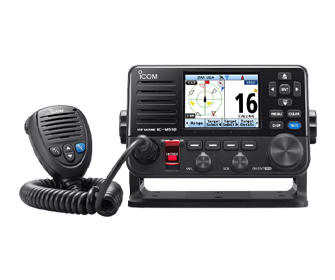

IC-M510 船用台式对讲机



具有无线功能的D级DSC船用甚高频船台

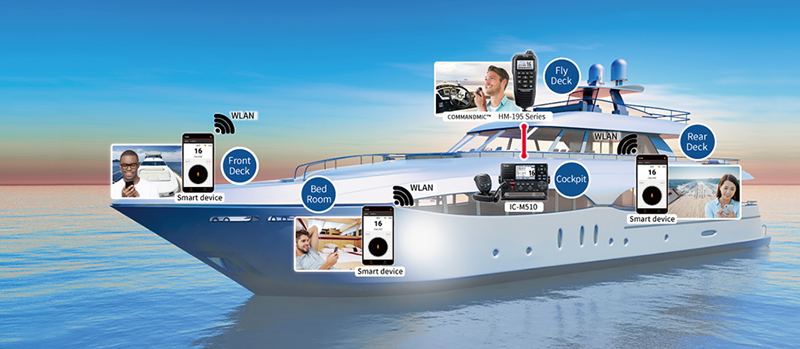

通过智能手机等设备无线控制主机和实现内部通话


使用RS-M500应用（iOSTM/AndroidTM 系统可免费下载）无线遥控IC-M510。多达3个智能终端可作为无线手麦或无线遥控，替代多功能二站手麦 COMMANDMICTM 。智能终端和IC-M510之间可内部通话。




内置AIS接收器（某些版本）*
利用内置的AIS接收器* 或外接AIS，IC-M510可实时显示其他AIS船舶信息。您可从AIS界面直接对某个AIS船舶进行单呼。
* 有些版本没有内置AIS接收器。
AIS标绘界面

宽视角彩色TFT液晶显示屏
彩色TFT液晶采用高分辨率的宽屏，提供近180°的宽视角。夜间模式下确保低光下良好的可读性。
菜单界面

最新时尚纤薄设计
IC-M510采用纤薄设计（深: 53.6 mm; 2.1 in）且安装非常简单。全新的时尚纤薄设计，非常适合用于嵌入式或支架安装。
嵌入式安装示例

简易导航功能
导航功能可引导您到选定的航路点或AIS目标。您最多可以设定100个目的地作为航点。
导航界面

音质清晰，音量大
IC-M510内置喇叭可增强接收到的音频。防水喇叭提供卓越的音质，宽广的频率范围，强劲、清晰的音频。

NMEA 2000TM 和双向喇叭无线接口盒
可选的CT-M500无线接口盒提供NMEA 2000TM 连接和双向扩音喇叭/广播功能。CT-M500和IC-M510之间通过无线连接。可选的分体接口盒设计，可灵活地将接口盒安装在更靠近NMEA 2000TM 网络连接点。

与MA-510TR的AIS目标通话
当连接到可选的MA-510TR B级AIS收发器时，AIS目标呼叫功能允许您进行单独的DSC呼叫，而无需手动输入MMSI号码。

更多优点
  • 主动降噪
  • NMEA 0183/HS 连接
  • 内置GPS天线（可选择使用内置GPS天线或外置UX-241 GPS天线）
  • IP68 高级别防水（1米水深60分钟不进水）
  • 自动雾号功能（需要选配CT-M500）
  • 可选UT-112A语音加密元件
  • AquaQuakeTM 喇叭自动排水功能，可防水喇叭积水后音质降低
  • 标配的手麦HM-205RB，可连接在主机背部
  • 可外接喇叭
  • 全功能二站手麦 COMMANDMICTM HM-195GB/GW
  • 支持4位数频道

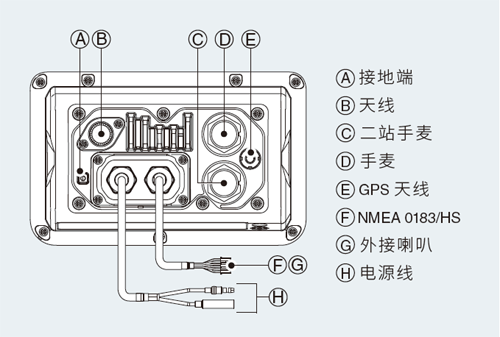

后视图

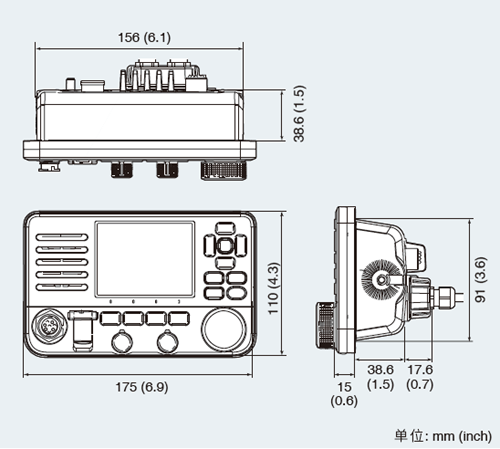

外形尺寸



IC-M510 各版本配置

AIS 接收器
　IC-M510 AIS
内置
　IC-M510
无

标准配置
  • 手麦，HM-205RB
  • 手麦挂钩
  • 直流电源线
  • 安装支架


规格参数

常规

频率范围

发射

156.025–157.425 MHz

接收

156.050–163.275 MHz
DSC
156.525 MHz
AIS1,2*1
161.975, 162.025 MHz

可用频道组

美国, 加拿大, 国际, 气象频道组

发射类型

16K0G3E (FM), 16K0G2B (DSC)， 16K0GXW (AIS)*1

供电电压

13.8V 直流(11.7-15.9V 直流)
耗电(直流13.8V时)

发射 25W时

5.0 A

接收 音量最大时

3.3 A

工作温度范围

- 20℃ 至 + 60℃

天线阻抗

50Ω

重量 (大约)

730 g(不含手麦)


发射

发射功率(直流13.8V时)

25W, 1W

最大频偏

±5 kHz
频率稳定度
±0.5 kHz
杂散发射
小于 –70 dBc ( 25W 发射时 )

残余调制

大于 40 dB

邻道功率

大于 70dB


接收

灵敏度(在12 dB SINAD 时)
　　　　　　DSC (1% BER)

0.32μV 典型
0.89μV emf 典型

邻道选择性
　　　　　　DSC (1% BER)

大于 75 dB
大于 73 dBμ emf

杂波响应
　　　　　　DSC (1% BER)

大于 75 dB
大于 73 dBμ emf

互调阻抗
　　　　　　DSC (1% BER)

大于 75 dB
大于 68 dBμ emf

噪声

大于 40 dB

音频输出功率 (在10%失真时)

大于15 W，(外接 4Ω 喇叭)

无线网络

无线网络标准

IEEE802.11 b/g/n

认证与加密

WEP (64/128 bit), WPA-PSK (TKIP), WPA2-PSK (AES)
频道数
1 ～ 13 (2.4 GHz band)*2
输出功率
小于 10 mW/MHz

*1 仅用于内置AIS版本。*2 可能各个国家不同。
按照TIA/EIA-603标准测量。技术指标如有更改，恕不另行通知。

适用的美国军规

标准

MIL -810 G

方法

程序

低压

500.5

I, II

高温

501.5

I, II

低温

502.5

I, II

温差冲击

503.5

I-C

太阳照晒

505.5

I

雨水

506.5

I

湿度

507.5

II

盐雾

509.5

-

吹尘

510.5

I

水浸

512.5

I

震动

514.6

I

冲击

516.6

I, IV

同时满足同样标准的MIL-STD-810-C,-D,-E和-F要求。

防水IP等级

接口防护
防尘 & 防水 IP68 防尘防水


选配件

 麦克风
HM-195GB
HM-195GB


HM-195GW HM-195GW


HM-205RB HM-205RB




外接喇叭
SP-37 SP-37




嵌入式安装配件
MBF-7
MBF-7





保护盖
MBZ-1 MBZ-1




软件
RS-M500 RS-M500




GPS 天线
UX-241 UX-241




语音加密元件
UT-112A UT-112A



延长线
OPC-1000
OPC-1000


OPC-1541 OPC-1541


无线接口盒
CT-M500 CT-M500
