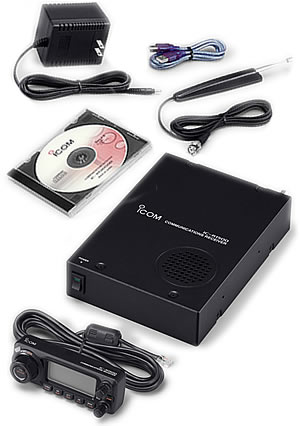

IC-R1500电脑控制型接收机

IC-R1500 电脑控制型接收机

计算机控制型通信接收机!

电脑控制型通信接收机
IC-R1500不仅是一款高档的电脑控制型接收机，而且是一款具有分离控制面板的支持每秒60频道高速扫描的台式接收机。该机在AM、FM和WFM模式下覆盖0.01 MHz ～3299.999MHz（SSB和CW模式下覆盖0.495-1300MHz）。在所有频段上均可使用最小1Hz的微调。它是一款新型的多功能接收机，包括具有多频道监听功能、频谱和中频转换功能。连接电脑后，所有功能均可由鼠标和键盘来操作。
分离控制面板
IC-R1500提供一个分离式控制面板，即可作为车载操作又可作为台式接收机使用。具有绿色、琥珀色和黄色可选显示背景。
每秒钟60频道高速扫描
IC-R1500高速扫描可达到每秒60个频道^*。当搜索一个宽带范围时，此功能可以提供极限效率，扫描搜索到的信号可以自动存储写入。
^* 在编程扫描模式下且调谐步进小于100kHz时，并依赖于电脑的能力。

点击进入PDF，可获得ICOM产品原版彩色资料

更多有用的扫描功能
·全扫描 ·模式选择扫描 ·编程扫描 ·存储扫描 ·优先扫描 ·亚音频扫描 ·存储组扫描 ·跳跃扫描 ·自动存储写扫描 ·编程跳跃扫描 ·编程跳跃区域扫描
^* 在编程扫描模式下，调谐步进应为100kHz或更小。
VSC、CTCSS、DTCS和S-meter静噪
·VSC话音静噪控制功能开启时，在有调制信号时才打开静噪，没有调制时静噪不开启。
·CTCSS模拟亚音频静噪或DTCS数字亚音频静噪功能启用时，只有在收到与之相匹配的音频信号时静噪才开启。
·只有当收到的信号强度高于预先设置的强度值时，S-meter信号强度指示器静噪才释放音频静音。
·启动亚音频提示功能，则当有匹配的音频信号时，电台会发出提示音。
数字滤波
安装使用选购件DSP数字处理单元UT-106后，可增强IC-R1500的降噪功能，改善其信噪比。此外，自动陷波滤波器可以自动消除交调干扰。DSP数字处理功能可以从噪声中提取有用信号，并提供良好的接收质量。
其它降噪功能
　·中频滤波器选择功能，改变中频滤波器带宽。
　·中频变换功能（仅在SSB/CW模式下）。
　·消噪器(仅在SSB/CW/AM模式下)可以消除脉冲式噪音，例如发动机的点火噪声。
　·20dB射频衰减器(大约1300MHz以下频率)。
　·AFC自动频率控制器功能，在调频模式下自动补偿频率漂移并调谐连接到中心频率。(带宽：6KHz或15KHz)。
　·AGC自动增益控制功能。
其它功能
　DTMF双音多频音调解码功能。
　双工操作功能。
　录音功能，可以将接收到的音频信号在计算机中以WAV文件形式记录下来。
　用于VHF/UHF波段的调谐带通滤波器功能。
　1000个存储信道。
　当连接PC机时，IC-R1500 所有功能都可使用。

技术规格

一般指标

• 频率范围

: 0.010-3299.999MHz^*
(^* 美国版本禁止使用蜂窝状移动通信系统的频段。)

• 工作模式

: LSB^*, USB^*, CW^*, AM, FM, WFM (^* 0.010-1300.000MHz)

• 工作温度

: 0℃ 到 +60℃

• 频率稳定性

: 在25℃时低于 ±3ppm (一般工作在0℃ 到 +60℃)

• 调谐步进

: 最小1Hz

• 天线阻抗

: 50Ω阻抗，BNC型接口

• 电源电压

: 直流12.0V ±15%

• 外部电源电压

: 直流6.0V ±5% (使用BC-149墙式充电器、CP-18车载电源)

• 电流消耗 (12V直流)

: 音频最大输出

0.8 A

待机状态

0.65 A

• 工作温度范围

: -10℃ 到 +60℃

• 尺寸(不包括凸出部分)

:主机 146(宽) x 41(高) x 206(深)mm

控制面板111(宽) x 40(高) x 26.5(深)mm

• 重量

:主机 1200g

控制面板 200g

接收指标

• 接收方式

: 超外差式三频转换 + 降频变换

• 中频

: 第一中频 266.7MHz，第二中频 10.70MHz，第三中频 450kHz

•灵敏度:

频段	SSB, CW	AM	FM	WFM
0.495-1.799MHz	5.0μV	25μV	-	-
1.8-49.999MHz	0.5μV	2.5μV	0.63μV^*2	-
50-699.999MHz	0.4μV	2μV	0.5μV	1.4μV
700-1300.000MHz<>/font	0.5μV	2.5μV	0.63μV	1.8μV
1300^*1-2299.999MHz	-	-	5.6μV	18μV
2300-3000.000MHz	-	-	18μV	56μV

^*11300.000001MHz ^*228-49.999MHz

在10dB信纳比时，SSB、 CW带宽为2.8kHz， AM带宽为6.0kHz；在12dB信纳比时，FM带宽为15kHz， WFM带宽为230kHz。

选择性	SSB, CW, AM	优于 2.8kHz/-6dB
	SSB.CW, AM, FM	优于 6.0kHz/-6dB
	FM, AM	优于 15kHz/-6dB
	FM, AM, WFM	优于 50kHz/-6dB
	WFM	优于 230kHz/-6dB

• 音频输出功率

: 500mW输出，10%失真，8Ω负载

• 外接扬声器

: 2芯，3.5 (直径) mm/8Ω

所有内容如有变更恕不另行通知。

计算机要求

微软WindowsXP/2000/ME/98SE。
CPU英特尔奔腾III/450MHz或更高(建议使用奔腾4)。
硬盘最小剩余空间为50兆以上。
内存128兆以上(建议使用256兆以上)。
USB 1.1。

注意
CD-ROM 或 DVD 光驱是必备的，便于安装操作软件，必备的还有鼠标和键盘。
如果计算机电力不足，可能会出现USB音频信号丢失或中断。
额外的硬盘空间是非常必要的，以便记录声音或存储频谱数据等。

选购件

AD-113E 电源
CP-12L 点烟器滤波电源
OPC-254/L 直流保险管
OPC-1156 控制电缆线 (3.5m)
UT-106 音频数字处理单元
SP-10 扬声器(5W 4 Ohms)
