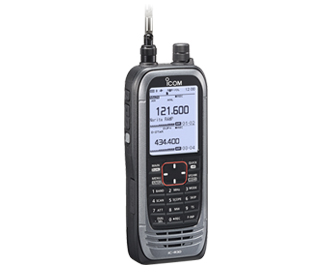

IC-R30 通信接收机





数字和模拟宽带通信接收机
具有双频监听和双波段录音功能

数字解码协议
IC-R30能够解码各种数字协议信号,包括 P25 (Phase 1), NXDNTM, dPMRTM, D-STAR (业余无线电数字智能技术)和日本国内 DCR (方便数字广播)。

0.1–3304.999 MHz 频带宽度

IC-R30的频率范围从0.1到3304.999 MHz,能接收传统的模拟信号,如AM、FM、WFM、USB、LSB和CW以及数字模式*。本机内置铁氧体磁棒天线用于接收AM广播,外接耳机线也可以用作调频广播的外部天线。
* SSB, CW和数字模式: 0.1 MHz–1.3 GHz。 使用频率和模式不同的组合取决于所选的A或B波段。有关详细信息,请参考说明书。

双频监听操作

双频监听的屏幕显示状态可以接收不同的波段和不同的模式,例如,可以同时监听HF和UHF信号;也可以扫描B波段活跃频率同时接收一个波段的信号。

双频屏幕


双波段录音功能

在双频监听模式下收到两个波段的音频信号可以单独记录到microSD存储卡* 的WAV格式中。录制的音频信号可以通过接收器或电脑进行回放。此外,频率、模式、场强表参数、时间,当前位置数据和高度也可以保存在接收机。
* 需要一个microSD/microSDHC卡。

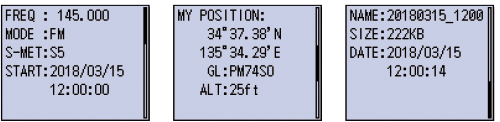

屏幕显示接收音频信号的信息

2.3寸超大液晶屏和直观的操作界面

IC-R30使用了2.3英寸超大的点阵显示液晶屏,具有屏幕显示清晰、排列整齐和显示信息量大的特点,四个方向按键能够提供所有功能操作。

菜单屏幕


超高扫描速度每秒可达200个频道

IC-R30在A波段扫描速度大约每秒200个频点,B波段每秒扫描150个频点。用户可以快速搜索并锁定一个感兴趣的信号,本机还具有多种扫描方式。
附近位置的扫描
使用GPS定位信息和存储通道* ,IC-R30可以在160公里内扫描和显示50个位置信息,从用户当前的位置由近到远顺序排列。
* 电台的位置数据必须预先设定好。
自动存储扫描频率
在程序扫描功能中可以自动存储高达200个频道的接收频率。
优先扫描
在VFO频率模式或扫描模式工作中,每5秒检查一次频率上的信号。
亚音扫描
在接收到的信号中可以检测模拟亚音或DTCS数字亚音信号。
程序扫描,频率扫描,信道模式扫描,组扫描,组链接扫描和其它。


内置 GPS 接收器
本接收机内置了GPS接收器可以显示用户当前位置数据,包括航向、航速和海拔高度显示。GPS数据也可以保存在录制的音频文件中。IC-R30可以在160公里范围内罗列出50个信号的位置信息,从用户当前的位置排列由近到远的顺序*
* 每个电台的位置数据必须预先设定在存储通道中。

GPS定位屏幕


频谱功能

频谱显示功能使用户能够在指定的频率范围内接收到信号并能查看到周围有用信号的频率,还能看到相对接收到的信号强度级别,可以在此频带范围内直接跳转到所需信号频率。

频谱屏幕


语音功能
按[语音]按键时,您旋转旋钮接收机可以播报出操作频率和模式。这个功能能方便的与蓝牙耳机配合使用而不用看着接收机操作。

IP57 防水级别
IC-R30具有很好的符合IP57的防水级别(30分钟水深1米),它可以在恶劣的室外环境中使用。也通过了无线电MIL-STD-810-G规格认证。

长达8.3小时的电池续航时间
本机标配的BP-287锂离子电池可以提供8小时20分钟的操作时长。选配件BP-293电池盒,可以安装AA (LR6)碱性电池,作为备用电池使用。
* 该双接收功能设为ON时 (A 波段: 连续接收, B 波段: 等待), 省电功能设置为“自动”,内置扬声器音量设置为“20”,GPS功能开启,蓝牙功能关闭。

USB充电和PC电脑连接
IC-R30内置的USB端口有一系列功能用途,用户可以进行充电,充电时间大约5小时左右,* 进行数据传输(包括加载内存通道)和CI-V远程控制。
* 使用1个1A的USB充电器,IC-R30充电时机器必须关机。

microUSB 端口


用于语音和数据存储的microSD卡插槽
microSD卡槽可以使用microSD卡* 进行数据存储。录制/回放接收到的音频录音、接收到的历史记录、接收机设置和GPS接收到的数据都可以存储到microSD卡上。
* 本机最高支持microSD卡容量为32G。

microSD卡插槽


无线蓝牙耳机操作
与选配件VS-3无线蓝牙耳机连接,可以无线监听音频信号。VS-3有上/下按键和四个可编程按键来无线控制接收机的一些功能。



其他功能

  • 2000 个普通存储频道(频道名称可以修改为最多8个字母)
  • 数字亚音频和模拟亚音频设置
  • VSC (语音静噪控制) (FM, FM-N, WFM, AM, AM-N)
  • AFC (自动频率控制) (FM, FM-N, WFM)
  • 降噪功能 (SSB, CW)
  • ANL (自动噪音限制) (AM, AM-N)
  • RF 射频增益控制 (10级调整)
  • ATT 信号衰减器 (3级调整)
  • 键盘锁功能
  • 监控功能
  • 电源省电功能 (3级调整)
  • 顶部旋钮和侧边上下键可以在音量和频率功能之间互换
  • 快捷菜单功能
  • 时钟
CS-R30 可选编程软件

CS-R30编程(克隆)软件的使用,用户可以在电脑上快速编辑以下设置参数:
  • 存储信道
  • 自动存储写入信道组
  • 程序扫描链接名称
  • 接收机设置和数字功能设置
  • 用户组
  • 扫描范围设置
  • GPS数据存储
操作系统: Microsoft Windows10, Windows8.1 (* Windows RT除外) 或 Windows7

标配配件
  • 锂电池, BP-287
  • 快速充电器, BC-223
  • AC交流适配器, BC-123SA/SE*
  • USB充电或数据传输线
  • 拉杆天线
  • 腰带夹, MB-133
  • 提绳
    (根据版本不同配置可能会有所不同)


技术指标

一般指标



IC-R30

频率范围

美国版

<A band> 0.100000 - 821.999990, 851.000000 - 866.999990, 896.000000 - 3304.999990 MHz*
<B band> 108.000000 - 520.000000 MHz
* Depending on the receiver version.
0.100000–3304.999990 MHz guaranteed.

欧洲版

<A band> 0.100000 - 3304.999990 MHz
<B band> 108.000000 - 520.000000 MHz

工作模式

<A 波段>

≤1300 MHz FM, FM-N, WFM, AM, AM-N, SSB, CW,
D-STAR (DV), P25, dPMR, NXDN, DCR
≥1300 MHz FM, FM-N, WFM, AM, AM-N

<B 波段>

FM, AM, D-STAR (DV), P25, dPMR, NXDN, DCR

天线阻抗

50Ω (SMA)

存储信道数

2000 常规 (100 组), 200 自动扫描存储, 100 跳过, 300 GPS 存储器

频率稳定度

小于 ±2.5 ppm (– 20 ℃ 到 60 ℃ )

调谐步进值

0.01, 0.1, 1, 3.125, 5, 6.25, 8.33*, 9*, 10, 12.5, 15, 20, 25, 30, 50, 100, 125, 200 kHz
* 可提供的参数取决于操作频带和模式。

电源供电

3.6 V 直流 (使用 BP-287), 5.0 V 直流 ±5% (USB)

电池供电时长

8 小时 20 分钟 (接近) (BP-287连续使用, 100 mW 音频输出, GPS OFF, 蓝牙 OFF)

电流损耗 (在 3.6 V 直流)

AF 额定功率在 330 mA 左右

接收待机状态  200 mA 左右

省电模式    100 mA 左右

(FM 模式单接收, 录音模式关闭, GPS 关闭, 背光灯关闭)

尺寸 (不包括凸出部分)

58 (W) × 143 (H) × 30.5 (D) mm

重量 (大约)

310 g , (带有天线和 BP-287 电池组),
200 g , (主机)

工作温度范围

– 20 ℃ 到 60 ℃

蓝牙

版本: Bluetooth Ver 4.2, Profile: HFP, HSP, SPP

全球导航卫星系统

GPS, QZSS

接收指标



IC-R30

接收制式

三次变频超外差式接收机 + 降频转换电路 (除了A波段的WFM模式)
二次变频超外差式接收机 (A波段的WFM和B波段)

中频电路

<A 波段>

1st IF: 266.65/266.7/266.75 MHz
2nd IF: 58.0500 MHz (除了 WFM), 10.7000 MHz (WFM)
3rd IF: 0.4500 MHz (除了 WFM)

<B 波段>

1st IF : 46.3500 MHz
2nd IF : 0.4500 MHz

接收灵敏度
根据频率和模式不同
A波段和B波段

SSB/CW (10 dB S/N)

0.495000 - 1.899990 MHz: 小于 0.4 μV

1.900000 - 14.999990 MHz : 小于 0.25 μV

15.000000 - 29.999990 MHz: 小于 0.25 μV

50.000000 - 53.999990 MHz: 小于 0.25 μV

144.000000 - 147.999990 MHz: 小于 0.25 μV

430.000000 - 449.999990 MHz: 小于 0.32 μV

AM (10 dB S/N)

0.495000 - 1.899990 MHz: 小于 2.2 μV

1.900000 - 14.999990 MHz: 小于 1.4 μV

15.000000 - 29.999990 MHz: 小于 1.4 μV

118.000000 - 136.999990 MHz: 小于 1.4 μV

FM (12 dB SINAD)

28.000000 - 221.999990 MHz: 小于 0.4 μV

222.000000 - 832.999990 MHz: 小于 0.56 μV

833.000000 - 1299.999990 MHz: 小于 0.56 μV

1300.000000 - 1999.999990 MHz: 小于 1.8 μV

2000.000000 - 2699.999990 MHz: 小于 1.8 μV

2700.000000 - 3304.999990 MHz: 小于 18 μV

WFM (12 dB SINAD)

76.000000 - 107.999990 MHz: 小于 1.8 μV

D-STAR (DV) (1% BER)

28.000000 - 29.999990 MHz: 小于 0.71 μV

50.000000 - 53.999990 MHz: 小于 0.71 μV

144.000000 - 147.999990 MHz: 小于 0.71 μV

430.000000 - 449.999990 MHz: 小于 1 μV

1260.000000 - 1299.999990 MHz: 小于 1 μV

NXDN/ dPMR/DCR (1% BER)

136.000000 - 173.999990 MHz: 小于 0.71 μV

350.000000 - 379.999990 MHz: 小于 1 μV

380.000000 - 511.999990 MHz: 小于 1 μV

P25 (5% BER)

136.000000 - 173.999990 MHz: 小于 0.4 μV

400.000000 - 469.999990 MHz: 小于 0.56 μV

763.000000 - 832.999990 MHz: 小于 0.71 μV

833.000000 - 869.999990 MHz: 小于 0.71 μV

选择性

SSB/CW

大于 1.8 kHz/-6 dB

AM/FM

大于 12 kHz/-6 dB, 小于 30 kHz/-60 dB (低于 1305 MHz),
小于 30 kHz/-40 dB (高于 1305 MHz)

WFM

大于 150 kHz/-6 dB

音频输出功率

内部喇叭

大于 400 mW (16Ω 负载, 在 10% 失真度)

外部喇叭

大于 200 mW (8Ω 负载, 在 10% 失真度)


* 美国版本的接收机没有手机使用频段的频率。


双频接收性能





B 波段





FM/FM-N

AM/AM-N

D-STAR

P25/NXDN/dPMR/DCR

A 波段

FM (FM/FM-N/WFM)

AM (AM/AM-N)

SSB (LSB/USB), CW (CW/CW-R)

D-STAR (DV)

P25/NXDN/dPMR/DCR


√ : 允许双波段接收和双波段录音功能。
+ : 如果两个DV数字信号同时出现,那么主波段有优先接收的权利。
-: 只能单独接收。



符合美军标准
Icom 生产的这款接收机坚固耐用经过测试,并通过了以下的MIL-STD要求和严格的环境标准。

标准

MIL -810 G

方法

步骤

低气压

500.5

I, II

高温

501.5

I, II

低温

502.5

I, II

温度骤变

503.5

I-C

日光照射

505.5

I

雨水滴淋

506.5

I, III

湿度

507.5

II

盐雾

509.5

灰尘

510.5

I

沉浸

512.5

I

振动

514.6

I

打击

516.6

I, IV

还满足等效的 MIL-STD-810 -C, -D 和 -E.

防护标准


灰尘和水

IP57 (防尘和防水保护*)
* 1米深水30分钟

所有规定的规格如有变更,恕不另行通知。


选配件


电池组和电池盒
BP-287 BP-287



BP-293 BP-293


充电器
BC-223 BC-223



BC-123SA/SE BC-123SA/SE


蓝牙耳机
VS-3
VS-3






耳机
SP-40 SP-40








腰带夹
MB-133 MB-133






保护套
LC-189 LC-189






编程(克隆)软件
CS-R30 CS-R30
