主要特点
- 0.005–3335MHz 宽频带接收
- +40dBm三阶交调截取点IP3和109dB动态范围* (*在14.1MHz)
- 多功能高性能频谱显示器
- ±0.05ppm 高频率稳定度
- dBμ/dBμ(emf) /dBm 仪表±3dB* 精确度( *10到70dBμ信号在100kHz到3335MHz之间,25℃时)
- SSB/CW/AM 模式自动选择
- 可选装P25数字模式接收附件
- 具有专业级的操作、专业级别的功能性以及专业化的
|
基本功能
宽带覆盖
IC-R9500接收范围从0.005到3335MHz,包含SSB、AM、FM(WFM)、CW、FSK、P25*
模式。它适合各种监听部门使用,接收性能非常出色!
* 需选装UT-122数字单元
接收性能优秀
IC-R9500有着惊人的性能,它使用一个D-MOS FET管,在1st混频(低于30MHz)和1个出色的IMD
修平滤波器。
IC-R9500有+40dBm IP3和109dB动态范围(14.1MHz)。IP3具有+9.8dBm 50MHz时和+6.2dBm
620MHz时(+5dBm 从30MHz到3335MHz)。
5个窄带滤波器
IC-R9500有5个窄带滤波器(240, 50, 15, 6 和 3kHz)来改良接收选择性。在非常拥挤的RF频谱环境下,它非常注重保护弱小信号。3kHz窄带滤波器提供一个130dB。
* 15MHz接收范围,5kHz分离信号。
双DSP单元
IC-R9500采用二个DSP单元,一个专门的DSP单元专门用于接收,另外一个专门用于处理频谱数据。由于采用双DSP
单元,接收机可以根据用户的操作迅速做出反应。
±0.05ppm 高频率稳定度
IC-R9500使用一个OCXO单元,它的频率稳定达到±0.05ppm ( 0℃到50℃)。
数字中频滤波器
数字IF滤波器* 允许用户自由修改滤波波形(sharp 或soft),滤波器带宽和中心频率特性,数字双PBT和改变IF带宽有效的去除不需要的信号。
* 配合FM,WFM和P25模式,固定带宽。
频谱范围
多种功能频谱功能
IC-R9500采用一个专用DSP单元进行频谱动态范围处理。
IC-R9500有4种不同的频谱模式,比如宽带/窄带,中心带宽和固定带宽。普通频谱范围是从±2.5kHz到±5MHz,当宽带最大可达到±500MHz,还有多种带宽可供选择±10MHz,±255MHz,±50MHz,
±100MHz,±250MHz和±500MHz。
- 固定模式
- 中心模式
- 宽带范围接收最高可达 ±500MHz
- 扫描器速率/范围/滤波器等带宽设定
- 顶点搜索功能
- 顶点保存功能
- 衰减
|
功能
7英寸大型真彩 LCD显示屏

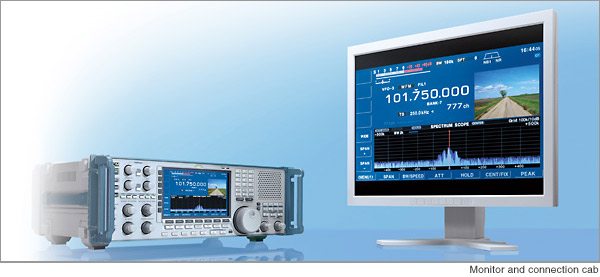

大型7英寸(800×480像素)具有快速响应性能,高亮度,超宽屏方便用户读取系统信息。多功能频谱显示非常清晰,鲜艳。背光颜色可以根据用户要求进行设置。IC-R9500具有VGA接口,方便用户外接显示器使用。
多种RSSI
IC-R9500具有S-meter,dBμ,dBμ(emf)和dBm meter可供选择。The dBμ,dBμ(emf)和
dBm meter 精确度是±3dB (10 to 70dBμ 信号,100kHz ~3335MHz ,25℃)。
噪音降低
降噪功能是从任意噪音信号中,通过DSP分析信号构成,改善在噪音中的有用信号,提高易读度。
双点陷波滤波器
数字手动陷波滤波器有一个高于 70dB 的双点可调整滤波器带宽(wide, middle,
narrow)。当用双陷波滤波器时,强噪音信号将被出去。
FSK解码器
IC-R9500 内建FSK 解码器
- Twin peak filte
- Water-fall indicator
- FSK-R 模式
- FSK 音频和可编辑频率设定
|
10个VFO频率
IC-R9500 有10 VFO 信道,方便用户调整接收模式,滤波器带宽或其他设置。
比如:用VFO-1接收7MHz波段,VFO-2接收VHF波段,VFO-3接收1200MHz波段等,您可以通过键盘快速改变波段。当改变VFO时,所有设定均可自动记录在VFO信道中。
1220个存储信道
IC-R9500 可以存储1220 个信道。包括频率模式,滤波器设定,步进设定均可记录在内。存储信道可以分组记录在10个储存库中。
- 1000个常规存储信道
- 20个扫描存储信道
- 100个自动写入内存信道
- 100个跳跃存储信道
|
数字语音记录码片
IC-R9500有2种数字语音记录方式,一种是常规记录,记录的音频数据将以“WAV”模式记录在机内CF内存中,或额外的USB存储器中。取样速率从8kHz
(SQ1)到48kHz(SHQ)。在SQ1模式中,最大可记录130分钟语音内容在CF内存卡中。另外一种短时间语音记录模式是将15秒的语音内容录入在机内RAM中,可随时对记录内容进行回放。
多种扫描功能
具备多种扫描方式,方便使用者找到所需频率。IC-R9500在扫描模式中可以每秒钟扫描40信道。
- 内存扫描
- 程序扫描
- 优先程序扫描
- ΔF 扫描/ΔF细扫描
- 优先扫描
- 选择模式内存扫描
- 选择内存扫描
- 自动写入内存扫描
- 音频扫描
|
语音提示功能
机器内建英语语音提示,包括接收频率,模式和信号强度等。
USB连接
IC-R9500 有一个 USB 接口用于连接额外的USB内存或其他USB设备。可以方便的跟电脑进行连接。
软件可以通过USB内存进行软件升级。
不同接收机的附加功能
- SSB/CW/AM 模式自动调节功能
- AFC 频率补偿(FM/WFM mode only)
- 功放和衰减
- 1/4 步进调整功能和滚轮锁定功能
- CW-R (reverse) 模式
- APF (Audio Peak Filter)
- AGC (Automatic Gain Control) 自动
- VSC (语音静噪控制)
- 防果在保护 (只限HF波段)
- 选装P25数字单元
- 选装 CI-V 和 RS-232C 进行电脑控制操作
- 模拟电视调节(NTSC/PAL/SECAM)
|
更多优秀功能
- 4 个天线接口: 1个 SO-239 , 一个RCA接口, 2个N制式接口
- S/P DIF 输出接口
- 视频输入/输出
- 时钟功能,包括睡眠,延迟时间等
- CTCSS,DTCS音频静噪
- 使用WWV 或WWVH简化频率校准过程
- 滚轮锁定功能
- 面板锁定功能
- 可调式步进
- Dimmer function
- 监听功能
|

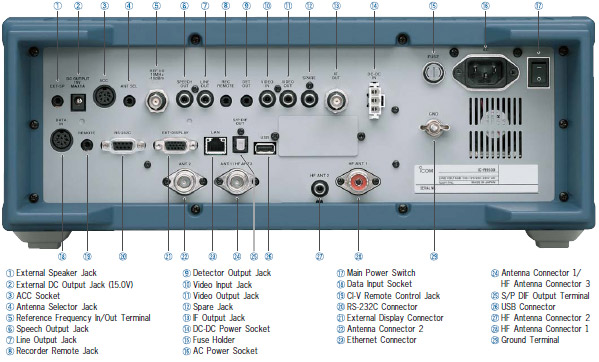

机后视图
性能指标
频率范围 (MHz) |
: |
0.005–3335.000000 |
法国版本 |
: |
0.005 |
– |
29.999999 |
50.200 |
– |
51.200000 |
87.500 |
– |
108.000000 |
144.000 |
– |
146.000000 |
430.000 |
– |
440.000000 |
1240.000 |
– |
1300.000000 |
|
模式 |
: |
USB, LSB, CW, FSK, AM, FM, WFM, P25*
* 选购件UT-122是必须的。 |
存储信道数 |
: |
1220 (1000 regular, 100 auto memory write
channels,
100 memory scan skip and 20 scan edges) |
天线接口 |
: |
SO-239 (50Ω for HF),
Phono [RCA] (500Ω for HF),
Type-N × 2
(50Ω , one each for 30–1149.99999MHz, 1150–3335MHz) |
工作温度范围 |
: |
0℃ to +50℃;
+32°F to +122°F |
频率稳定度
|
: |
Less than ±0.05ppm (at 25℃)
after warm up (5 minutes) |
温度范围 |
: |
Less than ±0.05ppm (0℃
to +50℃) |
频率步进 |
: |
1Hz |
供电电源 |
: |
100V/120V/230V/240V AC |
供电 |
: |
Stand-by |
Less than 100VA |
Max. audio |
Less than 100VA |
|
尺寸 |
: |
424(W) × 149(H) × 340(D) mm |
重量 |
: |
20kg |
IF |
: |
HF |
58.7MHz (1st)/10.7MHz (2nd)/48kHz
(3rd) |
VHF/UHF |
278.7MHz or 778.7MHz (1st)/ |
|
58.7MHz (2nd)/10.7MHz (3rd)/48kHz
(4th) |
|
灵敏度 |
: |
|
SSB, CW, FSK |
AM |
FM |
FM50k |
WFM |
0.100
– 1.799MHz*1 |
0.5μV |
6.3μV |
– |
– |
– |
1.800
– 29.999MHz*1 |
0.2μV |
2.5μV |
0.5μV*3 |
0.71μV*3 |
– |
30.0–2499.999MHz*2
|
0.32μV |
3.5μV |
0.5μV |
0.71μV |
1.4μV |
2500–2999.999MHz*2
|
0.32μV |
3.5μV |
0.5μV |
0.71μV |
1.4μV |
3000–3335.000MHz*2
|
1.0μV |
11μV |
1.6μV |
2.2μV |
4.5μV |
*1 Preamp1 ON *2 Preamp
ON *3 28–29.999MHz
SSB, FSK BW=2.4kHz, CWBW=0.5kHz, AM BW=6.0kHz at
10dB S/N,
FM BW=15kHz, FM50k BW=50kHz, WFM BW=180kHz at 12dB
SINAD |
|
3rd order IMD dynamic range |
: |
109dB (typ.) at 14.1MHz, 100kHz separation,
preamp OFF |
选择性 |
: |
USB, LSB, FSK (BW= 2.4kHz) |
高于 |
2.4kHz / –3dB |
|
低于 |
3.6kHz / –60dB |
CW (BW= 500Hz) |
高于 |
500Hz / –3dB |
|
低于 |
700Hz / –60dB |
AM (BW= 6kHz) |
高于 |
6.0kHz / –3dB |
|
低于 |
15.0kHz / –60dB |
FM (BW= 15kHz) |
高于 |
12.0kHz / –3dB |
|
低于 |
25.0kHz / –60dB |
WFM |
高于 |
180kHz / –6dB |
|
信噪比 |
: |
0.1 – 30.0MHz |
高于 |
70dB |
30.0 – 2500MHz |
高于 |
50dB |
2500 – 3000MHz |
高于 |
40dB |
|
AF 输出功率 |
: |
大于2.6W(8Ω) |
提供配件
- AC电源线
- 保险
- ACC插头
- RCA插头
- DC电源插头
- 扬声器插头
|
附件
CT-17 |
|
CI-V电平转换器 |
|
|
UT-122 |
|
P25数字单元 |
|
|
SP-20 外接扬声器 |
|
4音频滤波器;耳机插孔;可同时连接2台接收机。
输入阻抗:最大 8Ω
输入功率:5W |
|
|
