规格参数
常规
| 频率 |
161.500 MHz～162.025 MHz |
| 中间频率 |
AIS 1 |
1st:21.700 MHz,2nd:450kHz |
| AIS 2 |
1st:30.150 MHz,2nd:450kHz |
发射类型 |
16K0GXW (GMSK) |
供电电压 |
负极接地：9.6 至 31.2V 直流宽电压 |
| 耗电(直流12 V DC) |
发射：1.5A，接收：0.7A |
工作温度 |
- 20℃ 到 + 60℃ |
天线阻抗 |
50Ω(不平衡) |

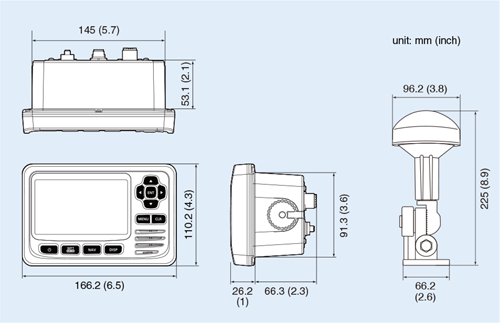

外形尺寸
(宽 × 高 × 深, 不含突出物) |
166.2 × 110 × 80 mm |
重量 (大约) |
700g |
发射
发射功率 |
2W |
调制 |
GMSK |
杂散辐射 |
低于 –36 dBm (9 kHz - 1 GHz)
低于 –30 dBm (1 GHz - 4 GHz) |
接收（AIS）
灵敏度 |
低于 -110 dBm |
| 邻道选择性 |
高于 -31 dBm |
| 杂波响应 |
高于 -31 dBm |
| 互调阻抗 |
高于 -36 dBm |
传导杂散辐射 |
低于 –57 dBm (9 kHz - 1 GHz)
低于 –47 dBm (1 GHz - 4 GHz) |
| 阻塞 |
高于 –15 dBm (±0.5 MHz - ±5 MHz)
高于 –23 dBm (±5 MHz - ±10 MHz) |
同频干扰 |
高于 -111 dBm |
接收（DSC）
频率 |
156.525 MHz |
| 调制 |
16K0G2B |
| 灵敏度 |
低于 -110 dBm |
| 邻道选择性 |
高于 70 dB |
杂波响应 |
高于 –34 dBm |
| 互调阻抗 |
高于 –39 dBm |
阻塞 |
高于 -20 dBm |
GPS 接收器
频率 |
1575.42 MHz |
| 卫星捕获能力 |
72个信号（最大） |
| 卫星 |
GPS, GLONASS |
| 差分卫星 |
WAAS, EGNOS, MSAS, GAGAN |
尺寸（大约） |
直径 96×225 (高) mm |
| 重量（大约） |
700 g (含电缆和安装支架) |
电缆长度（大约） |
10 m |

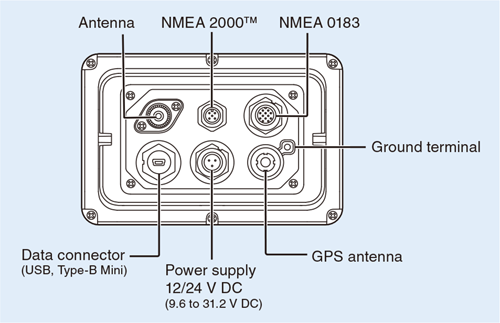

数据接口
USB |
VDM, VDO, ACA, ACS, ALR, TXT, GGA, GNS, GLL, GSA, GSV, RMC, VTG |
| NMEA 2000 |
1个接口 |
| NMEA 0183 |
端口 1 |
4800 bps IN/OUT, DSC, RMC, GGA, VTG, GSA, GSV, GBS, DTM, GNS, GLL |
| 端口 2 |
38400 bps OUT, VDM, VDO, ACA, ACS, ALR, TXT, GGA, GNS, GLL, RMC, VTG |
| 端口 3 |
4800 bps IN, GGA, GNS, GLL, RMC, VTG, GBS, DTM |
以上所有规格如有更改，恕不另行通知。
|
